Wie funktioniert eine Klimaanlage? Das Prinzip der kühlen Luft einfach erklärt

Draußen herrschen 35 Grad im Schatten, drinnen sind es angenehme 22 Grad. Doch wie funktioniert eine Klimaanlage eigentlich und wie schafft sie es, einem Raum kontinuierlich Wärme zu entziehen? Dahinter steckt keine Magie, sondern Thermodynamik.

Wer die Funktionsweise einer Klimaanlage versteht, kann auch besser nachvollziehen, warum moderne Split-Klimaanlagen effizient arbeiten und weshalb Innen- und Außengerät unterschiedliche Aufgaben übernehmen. Viele Geräte können den Kältekreislauf zudem umkehren und dadurch nicht nur kühlen, sondern auch heizen.

In diesem Ratgeber erklären wir Schritt für Schritt, wie eine Klimaanlage funktioniert, welche Rolle Kältemittel, Verdampfer, Kompressor und Außengerät spielen und wie der Kältekreislauf Wärme aus dem Raum nach draußen transportiert.

Um zu verstehen, wie eine Klimaanlage funktioniert, lohnt sich ein Blick auf den Kältemittelkreislauf. Dabei wird Wärme aus der Raumluft aufgenommen, über das Kältemittel transportiert und anschließend an die Außenluft abgegeben. Die abgekühlte Luft gelangt zurück in den Raum.

Dieser Prozess läuft kontinuierlich in einem geschlossenen Kreislauf ab. Die vier wichtigsten Komponenten sind Verdampfer, Kompressor, Verflüssiger und Expansionsventil. Gemeinsam sorgen sie dafür, dass das Kältemittel Wärme aufnehmen, transportieren und außerhalb des Gebäudes wieder abgeben kann.

Im Folgenden zeigen wir den Ablauf Schritt für Schritt.

Alles beginnt im Innengerät. Das Kältemittel strömt in den Verdampfer und nimmt dort Wärme aus der vorbeiströmenden Raumluft auf. Dabei verdampft das Kältemittel und wechselt vom flüssigen in den gasförmigen Zustand.

Der Effekt: Die Raumluft gibt Wärme an das Kältemittel ab und kühlt dadurch ab. Die abgekühlte Luft wird anschließend wieder in den Raum geleitet.

Das gasförmige Kältemittel strömt anschließend über die Kältemittelleitung zum Außengerät und gelangt zum Kompressor. Dieser verdichtet das Kältemittel, wodurch sowohl Druck als auch Temperatur deutlich ansteigen.

Der Effekt: Durch die Verdichtung erreicht das Kältemittel ein Temperaturniveau, bei dem die zuvor aufgenommene Wärme im nächsten Schritt an die Außenluft abgegeben werden kann.

Das heiße, gasförmige Kältemittel strömt anschließend durch den Verflüssiger im Außengerät. Ein Ventilator führt Außenluft über den Wärmetauscher, sodass das Kältemittel seine aufgenommene Wärme an die Umgebung abgeben kann.

Der Phasenwechsel: Während das Kältemittel Wärme abgibt, kühlt es ab und kondensiert. Es wechselt dabei vom gasförmigen zurück in den flüssigen Zustand.

Das flüssige Kältemittel gelangt anschließend zum Expansionsventil. Dort wird sein Druck gezielt reduziert.

Der Effekt: Durch den Druckabfall sinkt auch die Temperatur des Kältemittels. Anschließend strömt es zurück zum Verdampfer im Innengerät, wo es erneut Wärme aus der Raumluft aufnehmen kann. Der Kältemittelkreislauf beginnt von vorne.

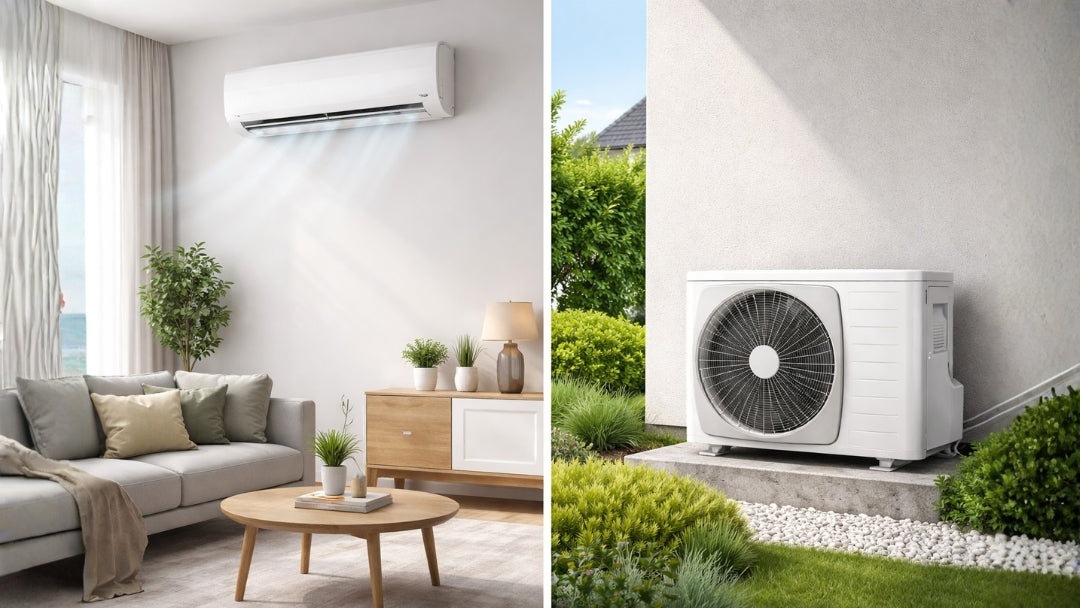

Nachdem der Kältekreislauf klar ist, lässt sich auch der Unterschied zwischen einer Split-Klimaanlage und einem mobilen Monoblock-Gerät besser verstehen. Bei einer Split-Klimaanlage sind Innen- und Außengerät räumlich getrennt. Der Kompressor befindet sich im Außengerät, während das Innengerät die Raumluft kühlt. Dadurch arbeiten Split-Systeme in Wohnräumen in der Regel leiser und vermeiden den für viele Monoblock-Geräte typischen Abluftschlauch.

Für Schlaf- und Wohnräume bieten Split-Klimaanlagen häufig Vorteile, da sich der Kompressor im Außengerät befindet und das Innengerät dadurch vergleichsweise leise arbeiten kann.

Ja. Viele moderne Split-Klimaanlagen können nicht nur kühlen, sondern auch effizient heizen. Bei reversiblen Geräten lässt sich der Kältemittelkreislauf mithilfe eines Umschaltventils umkehren. Die Split-Klimaanlage arbeitet im Heizbetrieb damit nach dem Prinzip einer Luft-Luft-Wärmepumpe.

Im Heizmodus: Das Außengerät nimmt Wärmeenergie aus der Außenluft auf. Über den Kältemittelkreislauf wird diese Energie zum Innengerät transportiert und dort als Wärme an den Raum abgegeben. Das Prinzip funktioniert je nach Gerät auch bei niedrigen Außentemperaturen.

Hohe Effizienz: Eine Luft-Luft-Wärmepumpe kann aus einer Kilowattstunde Strom mehrere Kilowattstunden Wärme bereitstellen. Wie effizient eine Split-Klimaanlage tatsächlich heizt, hängt unter anderem vom jeweiligen Modell, der Außentemperatur, der gewünschten Raumtemperatur und den Gebäudeeigenschaften ab.

Der Stromverbrauch einer Split-Klimaanlage hängt von mehreren Faktoren ab: Kühlleistung, Raumgröße, Außentemperatur, Dämmung, gewünschter Raumtemperatur und der tatsächlichen Laufzeit. Die elektrische Leistungsaufnahme darf dabei nicht mit der angegebenen Kühlleistung in kW verwechselt werden.

Moderne Split-Klimaanlagen arbeiten überwiegend mit Inverter-Technologie. Dabei kann der Kompressor seine Drehzahl und Leistung an den aktuellen Kühl- oder Heizbedarf anpassen. Statt ausschließlich zwischen voller Leistung und Stillstand zu wechseln, reduziert das System seine Leistung, sobald sich die Raumtemperatur dem eingestellten Sollwert nähert.

Dadurch kann eine Inverter-Klimaanlage die gewünschte Temperatur gleichmäßiger halten und unnötige Start-Stopp-Zyklen reduzieren. Wie hoch der tatsächliche Stromverbrauch ausfällt, hängt jedoch immer von Gerät, Nutzung und Umgebungsbedingungen ab.

Eine Klimaanlage funktioniert nach einem geschlossenen Kältekreislauf: Das Kältemittel nimmt im Innengerät Wärme aus der Raumluft auf, der Kompressor verdichtet es und das Außengerät gibt die aufgenommene Wärme anschließend an die Außenluft ab. Über das Expansionsventil sinkt der Druck des Kältemittels wieder und der Kreislauf beginnt von vorne.

Moderne Split-Klimaanlagen arbeiten dabei besonders effizient, weil Innen- und Außengerät räumlich voneinander getrennt sind und die Leistung durch Inverter-Technologie an den tatsächlichen Kühlbedarf angepasst werden kann. Viele Modelle können den Kältekreislauf außerdem umkehren und dadurch nicht nur kühlen, sondern auch heizen.

Wer Räume dauerhaft und effizient klimatisieren möchte, findet hier unsere Split-Klimaanlagen für unterschiedliche Raumgrößen und Leistungsanforderungen.

Wie funktioniert eine Klimaanlage ohne Außengerät / Abluftschlauch?

Eine Klimaanlage muss die dem Raum entzogene Wärme an die Umgebung abgeben. Bei einer klassischen Split-Klimaanlage geschieht das über das Außengerät. Monoblock-Klimageräte mit Abluftschlauch führen die warme Luft dagegen über einen Schlauch nach draußen. Daneben gibt es fest installierte Klimageräte ohne sichtbares Außengerät, bei denen der Wärmeaustausch über Öffnungen in der Außenwand erfolgt. Diese Systeme unterscheiden sich hinsichtlich Effizienz, Lautstärke und Installation von einer Split-Klimaanlage.

Muss ich Kältemittel nachfüllen?

Bei einer fachgerecht installierten und dichten Split-Klimaanlage muss das Kältemittel normalerweise nicht regelmäßig nachgefüllt werden. Der Kältemittelkreislauf ist geschlossen. Sinkt die Kältemittelmenge, kann dies auf eine Undichtigkeit hindeuten. In diesem Fall sollte die Anlage von einem entsprechend qualifizierten Fachbetrieb überprüft werden.

Wie erzeugt eine Klimaanlage Kälte?

Streng genommen erzeugt eine Klimaanlage keine Kälte, sondern entzieht der Raumluft Wärme. Im Verdampfer nimmt das Kältemittel Wärmeenergie aus der Innenluft auf. Anschließend transportiert der Kältemittelkreislauf diese Wärme zum Außengerät, wo sie an die Außenluft abgegeben wird. Dadurch sinkt die Temperatur im Raum.

Warum ist die Wartung wichtig für die Funktion?

Verschmutzte Filter und Wärmetauscher können den Luftstrom reduzieren und die Effizienz einer Klimaanlage beeinträchtigen. Eine regelmäßige Reinigung der Filter trägt deshalb zu einem hygienischen Betrieb und einer zuverlässigen Kühlleistung bei. Umfangreichere Wartungsarbeiten sollten entsprechend den Herstellervorgaben und gegebenenfalls durch einen Fachbetrieb durchgeführt werden.

Ist das Kältemittel umweltschädlich?

Kältemittel unterscheiden sich hinsichtlich ihres Treibhauspotenzials, dem sogenannten GWP-Wert. Das in vielen Split-Klimaanlagen eingesetzte Kältemittel R32 besitzt ein niedrigeres GWP als beispielsweise R410A, ist jedoch nicht klimaneutral. Deshalb ist ein fachgerecht installierter und dichter Kältemittelkreislauf besonders wichtig. Welche Kältemittel eingesetzt werden dürfen, wird zudem durch europäische Vorgaben geregelt.

Wie funktioniert eine Split-Klimaanlage?

Eine Split-Klimaanlage besteht aus mindestens einem Innengerät und einem Außengerät. Das Innengerät nimmt Wärme aus der Raumluft auf und überträgt sie auf das Kältemittel. Über die Kältemittelleitungen gelangt die Wärme zum Außengerät und wird dort an die Umgebung abgegeben. Das Kältemittel wird anschließend wieder in den Kreislauf zurückgeführt und kann erneut Wärme aus dem Innenraum aufnehmen.
